高压直流继电器是新能源汽车和充电桩、储能系统等领域必备零部件。在直流电路中用来控制高电压、大电流。又名高压直流接触器，具有动作快、体积小、耐高压、耐负载、抗冲击、灭弧能力强和分辨能力强等特点，对电路开关，带保护性质，通常应用于自动化的控制电路中，实际上是用小电流去控制大电流运作的一种“自动开关”，在电路中起着自动调节、安全保护、转换电路等作用。

高压直流继电器主要由电磁单元、触头单元、磁吹单元等构成，触头部分或是整体封装在密封腔体，并充入一定压力的惰性气体或混合气体。电磁单元通电产生磁场，使得运动机构上的动触头至触头单元闭合；当电磁单元断电，运动机构上的动触头在返回弹力的作用下分离，磁吹单元对产生的电弧快速拉长切断，保证触头可靠分断系统电路。

适配以上应用领域的干簧继电器型号推荐：SIP-HV系列

产品系列	产品型号	触点形式	线圈电压	切换电压	耐压	安装形式	规格书
SIP-HV	SIP-HV1A05	1A	5V、12V、24V	1500VDC	4000VDC	直插式	下载
	SIP-HV1A05	1A	5V、12V、24V	1500VDC	4000VDC	直插式	下载
	SIP-HV1A05D	1A	5V、12V、24V	1500VDC	4000VDC	直插式	下载
	SIP-HV1A12S	1A	12V	1500VDC	4000VDC	直插式	下载
	SIP-HV1A05DS	1A	5V、12V、24V	1500VDC	4000VDC	直插式	下载

适配以上应用领域的高压直流继电器型号推荐：EVI、EVM、EVG、ESM系列

产品系列	产品型号	触点形式	切换电压	耐压	额定负载电流	封装形式	规格书
EVI	EVI-30	1A	750VDC	3000VAC	30A	环氧树脂	下载
	EVI-50	1A	750VDC	3000VAC	50A	环氧树脂	下载
	EVI-100	1A	750VDC	3000VAC	100A	环氧树脂	下载

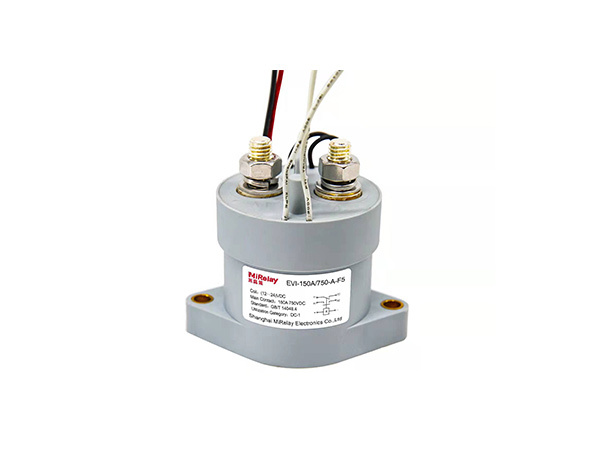

	EVI-150	1A	750VDC	3000VAC	150A	环氧树脂	下载
	EVI-200	1A	750VDC	3000VAC	200A	环氧树脂	下载
	EVI-250	1A	750VDC	3000VAC	250A	环氧树脂	下载
EVM	EVM-40	1A	1000VDC	4000VAC	40A	陶瓷封装	下载
	EVM-100	1A	1000VDC	4000VAC	100A	陶瓷封装	下载
	EVM-200	1A	1000VDC	4000VAC	200A	陶瓷封装	下载
	EVM-300	1A	1000VDC	4000VAC	300A	陶瓷封装	下载
	EVM-400	1A	1000VDC	4000VAC	400A	陶瓷封装	下载
EVG	EVG-150	1A	1000VDC	3500VAC	150A	陶瓷封装	下载
	EVG-200	1A	1000VDC	3500VAC	200A	陶瓷封装	下载
	EVG-250	1A	1000VDC	3500VAC	250A	陶瓷封装	下载
	EVG-300	1A	1000VDC	3500VAC	300A	陶瓷封装	下载
	EVG-350	1A	1000VDC	3500VAC	350A	陶瓷封装	下载
ESM	ESM-20	1A	1500VDC	4000VAC	20A	陶瓷封装	下载
	ESM-150	1A	1500VDC	4000VAC	150A	陶瓷封装	下载
	ESM-250	1A	1500VDC	4000VAC	250A	陶瓷封装	下载
	ESM-350	1A	1500VDC	4000VAC	350A	陶瓷封装	下载

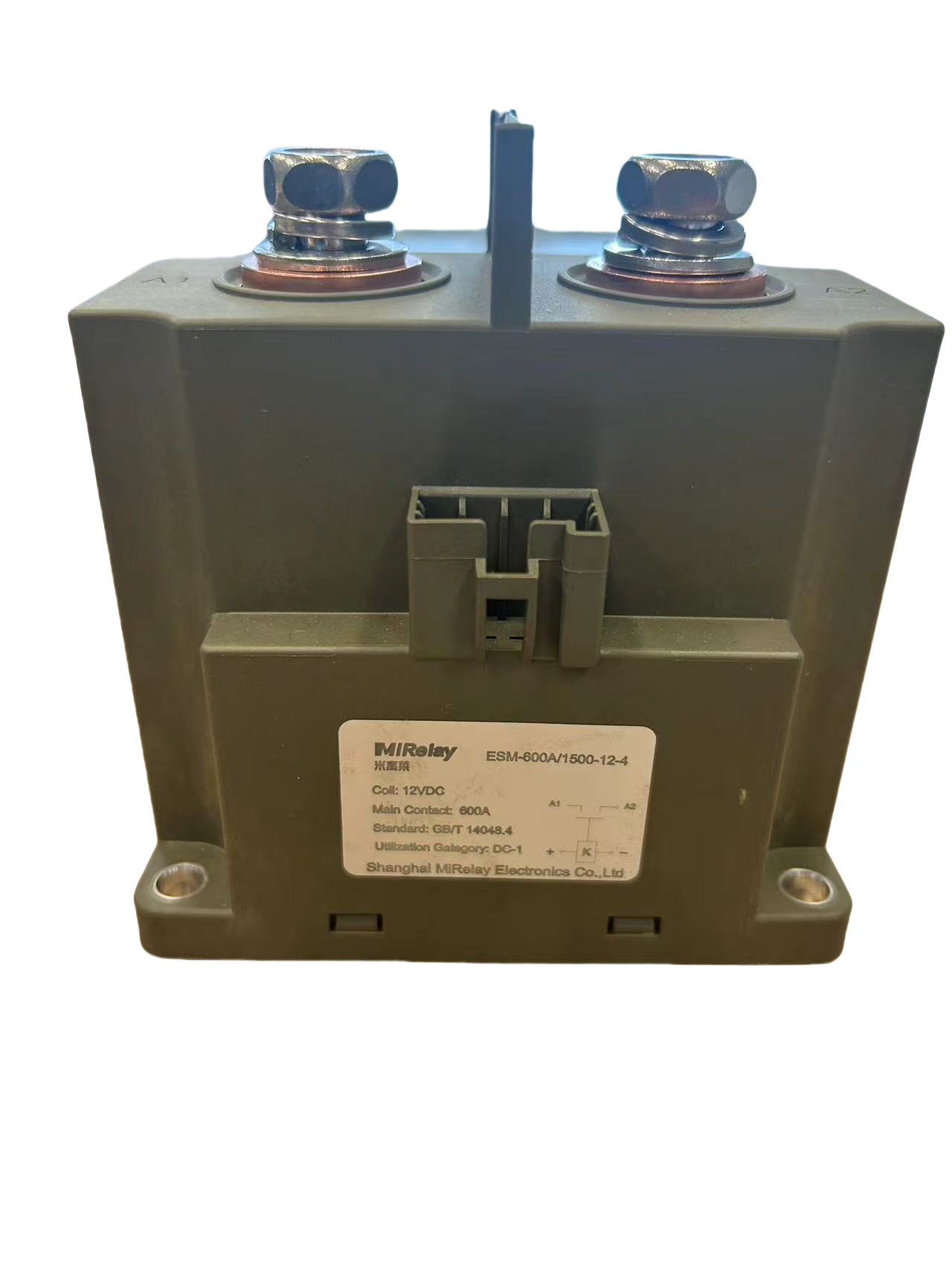

	ESM-600	1A	1500VDC	4000VAC	600A	陶瓷封装	下载
	ESM-800	1A	1500VDC	4000VAC	800A	陶瓷封装	下载
